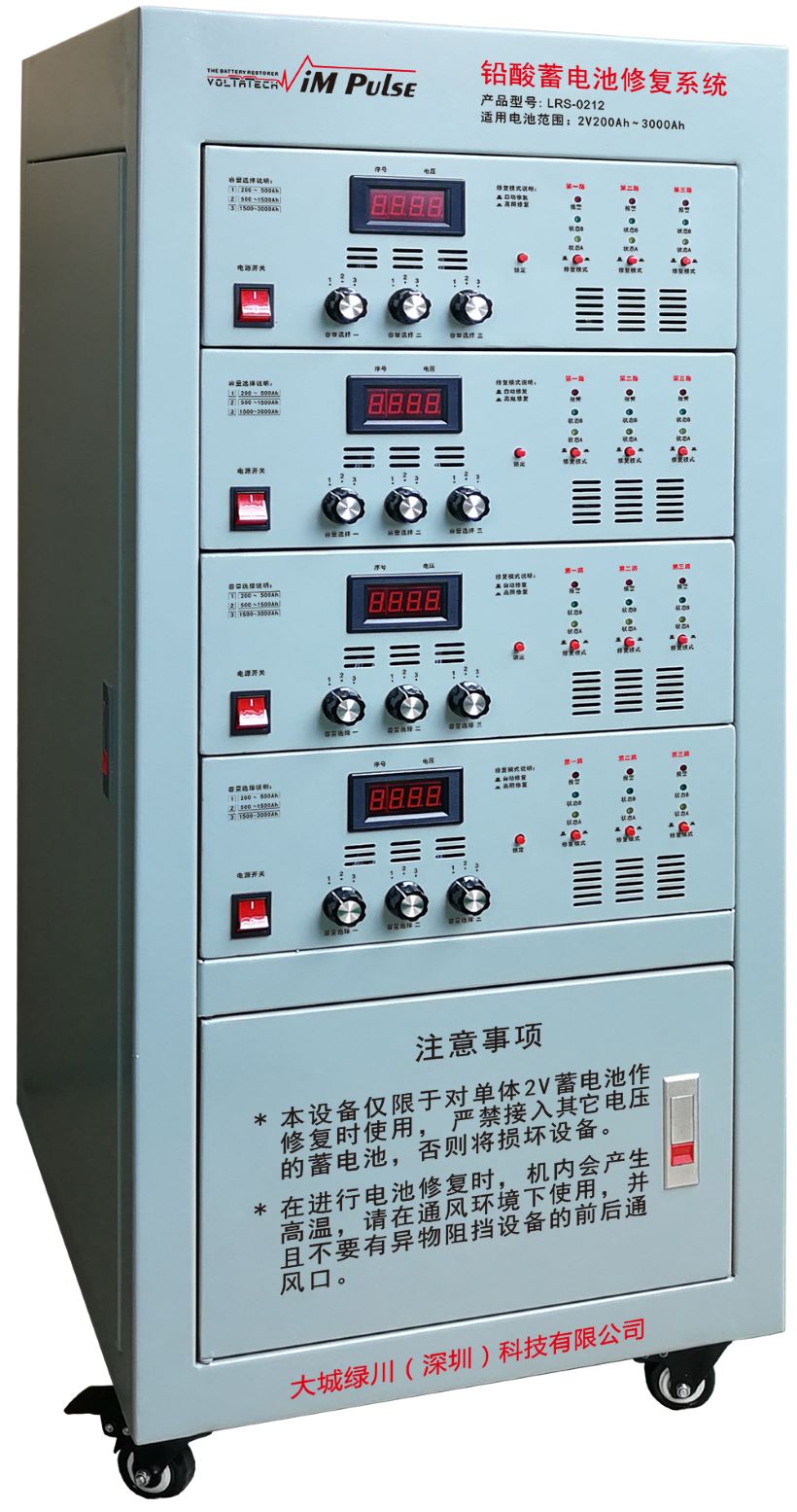

2V铅酸电池修复系统LRS-0212

铅酸电池修复设备LRS-0212产品简介

LRS-0212铅酸蓄电池修复系统采用快速脉冲谐波，与电池极板粗大硫酸铅结晶谐振。在正脉冲的作用下溶解极板上的粗大硫酸铅结晶。能恢复因硫酸盐化造成休克或容量下降电池的容量，延长电池使用寿命，减少资源浪费，有利生态环境。

一、修复流程：以下为通用流程简介，具体修复流程按照实际培训和电池现况确定

二、应用范围

该系统适用于单体 2V/200Ah至2V/3000Ah因硫酸盐化导致容量下降或报废的铅酸蓄电池进行修复和对处于亚健康状态下的电池进行维护保养。广泛适用于叉车、储能、通讯基站后备电源系统、UPS系统电池、低速电动车量 电池的离线式修复与维护。

本仪器不适用于铅酸蓄电池以外的其它类型电池的修复。同样也不适用于因其它原因（如物理损坏、正极板软化，活性物质脱落、板栅腐蚀等）造成电池失效的修复与维护。

三、技术参数

峰值脉冲电流：≤5 A；≤10 A；≤20 A（三档可调）

峰值脉冲电压：≤5 V

占空比调节范围：5%-99%（自动调整）

工作温度范围: 0℃-40℃

相对湿度： 35%-90%

大气压力： 86-106 KPa

工作电压： AC198V-240V/50HZ-60HZ

最大功耗：≤ 1200W

四、外形尺寸及重量

外形尺寸：46 CM*53CM*110CM(长*宽*高)

单机重量：50 KG(不包括输出线材)

五、产品特点

1) 采用快速上升前沿的脉冲，与粗大硫酸铅结晶谐振，在充电脉冲作用下溶解导致硫化的粗大硫酸铅结晶，显著提高电池容量与延长使用寿命。

2) 无需添加任何化学添加剂，不改变电池内部电解液成分，安全可靠；对于失水电池只需补充纯净去离子水后修复。产品输出脉冲电压幅值与脉冲电流经严格限定，修复后对电池极板毫无损伤，做到真正意义上的无损修复。

3) 12路独立输出，可同时修复12块2V/200Ah-2V/3000Ah单体电池，互不干扰。每组配备单独电压表，实时巡回监测被修复电池端电压。

4) 系统的每路都设置有 “容量选择 ”档位，根据不同容量的电池选择合适的档位，可提高修复效率和更好的保护电池极板。

5) 系统的每路都设置有 “自动修复 ”功能，选择自动修复时系统会根据电池的接受能力自动调整脉冲占空比，可在在无人值守的情况下完成修复作业。

6) 系统的每路都设置有 “高阻修复 ”功能，选择高阻修复时，对于报废后存放期过长的电池，即使端电压为 0V，也能轻松激活电池。

7) 单体2V电池修复，消除与避免串联修复单体电池不均衡弊端，提高修复效率。改善电池一致性问题，方便重新配组。

六、使用流程

1、接线方法

把系统电源连接：关闭各单元的总电源开关，用三芯转接电源线把最顶层“电源 IN”口与第三层的 “电源 OUT”口相连；用三芯转接电源线把第三层“电源 IN”口与第二层的“电源 OUT”口相连；用三芯转接电源线把第二层“电源 IN”口与第一层的“电源 OUT”口相连；最后用三芯电源线把第一层的“电源 IN”口与市电交流插座相连。

系统输出电缆连接：把带有红色套管的输出电缆的航空插头与各单元后部的输出+航空插座相连，并拧紧航空插头的螺丝；把带有黑色套管的输出电缆的航空插头与各单元后部的输出-航空插座相连，并拧紧航空插头的螺丝。

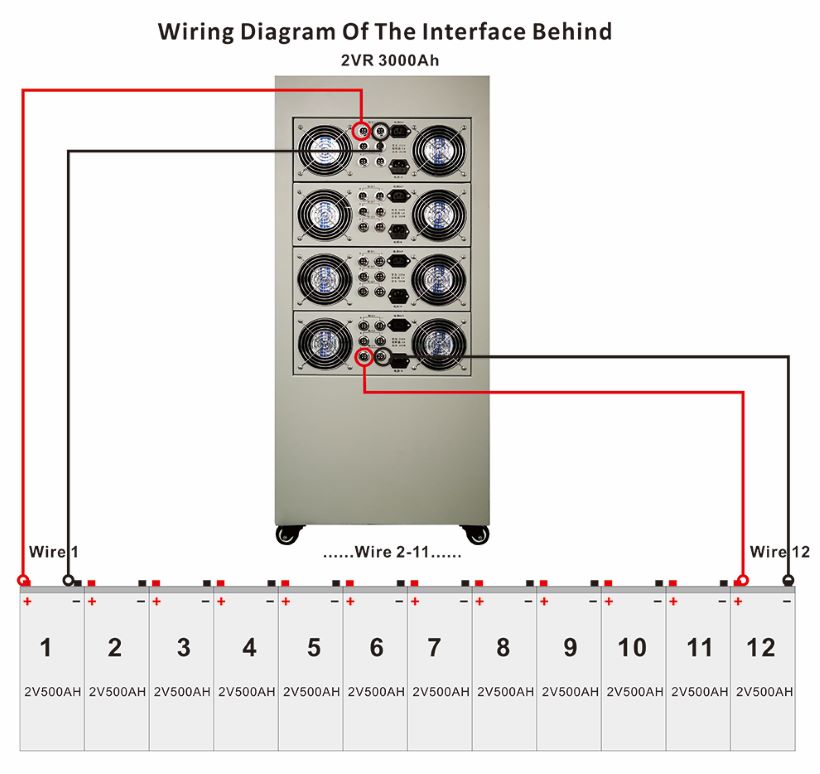

2、以下为总体连接示意图：

3、使用方法

修复作业按照修复流程进行，修复前应先将外壳变形、破裂漏液以及极板存在短路、断路等物理损坏的电池剔除，首先对被修复的电池充满电，将连接好仪器任意一路的输出电缆红色套管的接线端子接于电池正极柱(螺丝)上，黑色套管的接线端子接于电池负极柱(螺丝)上。按照被修复电池的标称容量把所接的该路“容量选择”开关调节至正确档位，“修复模式”选择为自动修复，打开总电源开关，该单元修复系统执行自检后会自动进入修复程序。在电压表上循环显示 1、 2、 3路输出的电池端电压，其中电压表左边一位数码管显示的是输出的序号，右边三位数码管显示的是电池端电压；若要观看某一路电池的端电压，待 “序号”数码管显示到该路时按下 “锁定 ”键可锁定只显示该路电压，再按一次“锁定”可解除锁定状态。

3.1 状态指示灯说明：

在自动修复模式下，状态 A常亮表示被修复电池能接受最大脉冲电流，该路以最大占空比输出脉冲；状态 A熄灭，状态 B常亮表示检测到被修复电池已经有析出气体的迹象，此时该路会根据电池的状态变化自动改变脉冲占空比，保护电池极板不受损伤。状态 A和状态 B指示灯均熄灭表示被修复电池的极化电压非常高，修复系统自动关闭该路脉冲输出以保护电池，等待电池极化电压回落时在自动启动修复程序。“报警”指示灯常亮或蜂鸣器鸣叫表示该路输出线的极性连接错误，重新正确连接后可正常工作。

3.2 修复模式说明：

系统每路均设置有修复模式开关，把该开关按进去为“高阻修复”模式，此时该路的“状态 A”和“状态 B”指示灯均同时常亮表示该路进入高阻修复模式状态；把该开关按出来为“自动修复”模式；系统在“高阻修复”模式下不再检测电池的状态，以最大占空比输出脉冲，专门针对报废后库存时间较长、由于严重硫酸盐化导致内阻非常大的电池而设计，因此使用“高阻修复”时建议人工值守，发现电池温升超过 45℃应退出高阻修复模式，否则容易损坏电池。

3.3 容量选择说明：

系统每路均设置有容量选择开关，该开关 1档适用于 200～500Ah电池； 2档适用于 500～1500Ah电池； 3档适用于 1500～3000Ah电池；用户可根据被修复电池的标称容量选择正确的档位。

3.4 电池的修复时间说明：

由于电池的硫化程度不同，修复时间要相应的延长或缩短，建议连续修复 72小时为一个周期，一个周期后使用容量检测系统对电池的实际容量进行检测，如发现容量恢复到 80%以上时可以重新配组使用；如果检测的实际容量已明显上升，但未达到使用要求的电池，可充饱电后进行第二个周期的修复。

重要提示：

由于单体 2V的蓄电池都是串联为电池组后使用，同一组电池的一致性参数非常重要，新电池组在出厂时是经过严格配组的。因此我们郑重提示经过修复后的电池需要严格依据容量和端电压接近的才能重新配组使用，否则会影响整组电池的使用寿命！目前本公司有生产适合单体 2V铅酸蓄电池充电的 LC¬0201铅酸蓄电池脉冲充电器；以及适合单体 2V铅酸蓄电池作放电容量检测的LTS-0206型铅酸蓄电池检测系统，用户可以合理选购配套使用。

七、安全注意事项

1. 机内有高压电源，非专业人员不要打开外壳，以防发生意外触电事故。核对市电电源标称为 220V/50Hz。

2. 本修复系统使用带保护地的电源插头，所使用的电源插座的保护地应该接触良好。

3. 本修复系统没有防水设计，应该防止水进入仪器内部，应该避免潮湿，不要把修复系统置于有水汽和潮湿的环境。如果不慎修复系统内进水或潮湿气体，请把修复系统置于通风干燥的地方自然干燥 48小时再使用，但是不得烘烤。

4. 本修复系统是不防振的，要防止剧烈振动和剧烈冲击。

5. 注意勿使异物进入修复系统内部，以防异物导致短路造成危险。

6. 本修复系统要放在通风的条件下使用，不得遮盖前后通风孔，并且确保系统后部距离墙面应该保持 30cm以上的距离。

7. 使用本修复系统时环境温度不要高于 40℃，否则将影响电池和修复系统的寿命。通风孔是修复系统散热使用的，不要把金属或其它异物塞入通风孔。

8. 本修复系统熔断体（保险丝）是采用延迟型的，使用普通熔断体会出现易断的问题，请勿擅自更改熔断体规格，以免发生危险。

9. 被修复电池为标称值 2V/200Ah～2V/3000Ah铅酸蓄电池，不得做其它用途使用,禁止给其它类型及电压的电池修复与维护。

10. 断电时不要拉电源线，而要手持插头从插口内拔出，防止拉断拉伤电源线。如果电源线损坏，为了避免危险，必须由制造厂或其维修部或类似的专职人员来更换，防止出现漏电伤人。

11. 使用本修复系统时如果室外环境温度低于 0℃，仪器从寒冷的室外进入温暖的室内，可能在仪器内部出现结霜凝露，此时修复作业容易因漏电导致烧坏仪器，所以请用户在冬季低温时，把修复系统在室内温度搁置 2小时以后再进行修复作业。

12. 在宁静的室内可以听到机内风扇的声音，如果风扇停止转动请即停机检查，否则机器满负荷工作时会温升过高，加速系统内部元件老化失效。

13. 市电供电线路需要安装漏电保护开关。该系统满负荷工作时的功率达到 1200W，多套系统同时使用时请用户咨询合格电工使用场所的供电导线和电源插座是否符合安全要求。

14. 长期不使用修复系统时请把电源线拔离市电插座，以防雷击或市电电压异常导致系统损坏。

八、使用注意事项

1. 修复作业前，必须将串联的电池组分解成单体 2V后才能连接输出线，更不能在线修复。任何一块电池有串联现象，接线后会烧毁本仪器。

2. 如三块电池的修复结束时间不一致，取下输出线连接端子后可以连接到另外一块电池进行修复而不需要重新关闭电源开关。

3. 系统电压表的最大量程为 3.00V，在使用 “高阻修复 ”模式修复内阻比较大的电池时，电压可能会超量程显示 E01，这并不影响系统的正常工作。

4. 工作在“高阻修复”模式下切勿把电池极性接反或将输出线短路，否则容易损坏系统。

5. 系统采用间歇采样技术精确检测电池端电压，在脉冲工作状态下用万用表检测的端电压与显示电压会有误差。

6. 每个月使用吸尘器对通风孔进行吸尘，保持通风孔畅通，否则机器满负荷工作时会温升过高，加速仪器内部元件老化失效。

7. 发现电源保险丝(熔断器)熔断，请更换同型号的 6A/250V延时保险丝。更换时需将电源线从市电插座拔除后操作，否则有触电危险。

九、附件清单

1. LRS-0212铅酸蓄电池修复系统           一台

2. 1.8米3*1.0mm2三芯电源线              一条

3. 28CM3*0.75 mm2三芯电源转接线    三条

4. 4*1.0mm2圆形输出电缆                   二十四条

5. LRS-0212产品说明书                      一本

6. 产品合格证/保修卡                         一张

附录一：

         故障分析与排除方法
